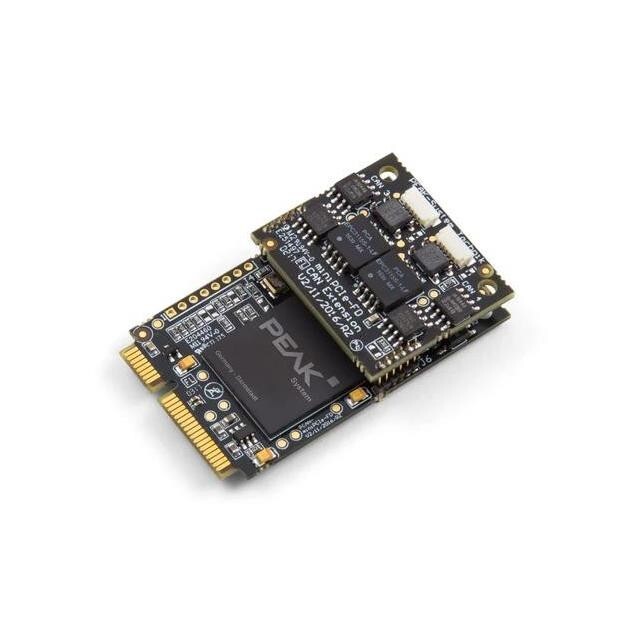

Die PCAN-miniPCIe FD ist eine kompakte CAN-Interface-Karte für den PCI Express Mini-Steckplatz, die Embedded-Systeme mit bis zu vier CAN- oder CAN-FD-Netzwerken verbindet. Sie bietet galvanische Trennung bis 300 Volt und ist in Varianten mit ein bis vier Kanälen erhältlich. Der unterstützte CAN-FD-Standard ermöglicht höhere Datenraten (bis zu 12 Mbit/s) und größere Datenmengen (bis 64 Byte pro Frame), ist aber abwärtskompatibel zu CAN 2.0 A/B. Die mitgelieferte Software PCAN-View und die Programmierschnittstelle PCAN-Basic unterstützen ebenfalls CAN FD.
Allgemein
• CAN-Kanäle: 1, 2 oder 4 High-Speed-CAN (ISO 11898-2)
• Formfaktor: PCI Express Mini (nur 1- und 2-Kanal-Version)
• Temperaturbereich: -40 bis • CAN-Versionen: 2.0 A/B und FD
• CAN-FD-Modi: ISO- und Non-ISO umschaltbar
• CAN-Geschwindigkeit: 25 kbit/s bis 1 Mbit/s
• CAN-FD-Geschwindigkeit: 25 kbit/s bis 12 Mbit/s (max. 64 Byte Datenfeld)
Schnittstellen & Anschlüsse
• Busanschluss: D-Sub 9-polig (CiA® 106-konform)
• Galvanische Trennung: Bis 300 V, je Kanal getrennt
• Terminierung: Zuschaltbar pro Kanal über Lötjumper
Hardware & Implementierung
• Controller: FPGA-basiert
• Transceiver: NXP TJA1044GT
• DMA-Unterstützung: PCIe Busmaster-DMA, & Diagnose
• Buslastmessung: Inklusive Error- und Overload-Frames
• Fehlerinduktion: Möglich bei ein- und ausgehenden Nachrichten
